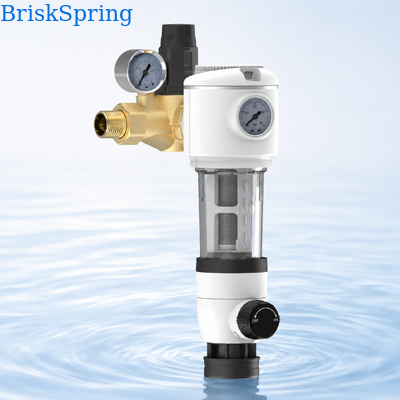

BriskSpring N1-8A-BS Filtr wstępny osadów 40 mikronów z podwójnym monitorowaniem ciśnienia i ręcznym płukaniem zwrotnym

Przegląd produktu

Model N1-8A-BS jest przeznaczony do instalacji na głównym wlocie wody przed instalacjami hydraulicznymi i urządzeniami wodnymi znajdującymi się poniżej.

Woda z wodociągów przepływa przez siatkę filtra ze stali nierdzewnej o wielkości 40 mikronów. Siatka pomaga zatrzymać widoczne osady, cząsteczki rdzy, zanieczyszczenia z rur i zawieszone cząstki.

Dwa manometry są zintegrowane ze strukturą produktu dla wygodnej obserwacji ciśnienia. Ręczne elementy do płukania i skrobania umożliwiają rutynowe czyszczenie i usuwanie osadów bez potrzeby zasilania elektrycznego.

Kluczowe cechy

Wielokrotnego użytku siatka filtra ze stali nierdzewnej SUS316L zapewnia podaną precyzję filtracji 40 mikronów dla kompatybilnych zastosowań na głównym wlocie wody do całego domu.

Produkt zawiera dwa manometry w różnych pozycjach zespołu, umożliwiając użytkownikom obserwację warunków ciśnienia podczas pracy.

Dokładna funkcja monitorowania każdego manometru powinna zostać potwierdzona przed publikacją informacji o ciśnieniu na wlocie i wylocie.

Podany przepływ wody wynosi 4 m3/h lub 17,6 GPM, co jest odpowiednie dla kompatybilnych domowych i lekkich komercyjnych systemów wodociągowych.

Karta produktu podaje tryb płukania jako ręczny. Elementy skrobiące i konstrukcja odprowadzania umożliwiają usuwanie nagromadzonych osadów podczas konserwacji.

Pokrętło przypominające o ściekach jest przedstawione jako cecha produktu, pomagając użytkownikom zarządzać harmonogramami rutynowego płukania.

Jest to funkcja przypominająca o konserwacji i nie powinna być opisywana jako automatyczne płukanie.

Element filtrujący wykorzystuje stal nierdzewną SUS316L do stworzenia zmywalnej i wielokrotnego użytku konstrukcji do filtracji osadów.

Główny materiał przyłączeniowy to wysokiej jakości mosiądz H59-1.

Produkt jest dostępny z przyłączami 3/4 cala lub 1 cala. Ostateczny standard gwintu i konfiguracja połączenia muszą zostać potwierdzone przed złożeniem zamówienia.

Specyfikacje techniczne

Główne elementy konstrukcyjne

• Złącze językowe
• Nakrętka sześciokątna
• Uszczelka
• Pierścień uszczelniający w kształcie litery O
• Główny element głowicy
• Pokrywa przednia
• Pokrywa tylna
• Element filtra
• Element siatki filtra SUS316L
• Elementy skrobiące
• Podwójne manometry
• Ręczne sterowanie odprowadzaniem

Zasada działania

Woda z wodociągów wpływa przez zespół przyłączeniowy z mosiądzu i przepływa przez siatkę ze stali nierdzewnej SUS316L o wielkości 40 mikronów.

Widoczne osady i zawieszone cząstki są zatrzymywane przez ekran filtra, zanim woda wpłynie do systemu hydraulicznego znajdującego się poniżej.

Dwa manometry zapewniają wizualną obserwację ciśnienia. Podczas konserwacji użytkownik obsługuje ręczne elementy skrobiące i odprowadzające, aby poluzować i usunąć nagromadzone osady.

Produkt jest przeznaczony do filtracji wstępnej osadów. Nie jest prezentowany jako zmiękczacz wody, filtr węglowy, system odwróconej osmozy ani urządzenie dezynfekujące.

Zalety produktu

Filtr można zainstalować przed instalacjami hydraulicznymi, podgrzewaczami wody i kompatybilnymi urządzeniami do uzdatniania wody, aby zmniejszyć obciążenie gruboziarnistymi osadami.

Podwójna konstrukcja manometrów zapewnia więcej informacji o ciśnieniu niż standardowy filtr wstępny z jednym manometrem.

Siatkę SUS316L można czyścić i ponownie używać. Rzeczywista żywotność zależy od jakości wody, warunków pracy i konserwacji.

Podany tryb płukania jest ręczny i nie pokazano żadnego kontrolera elektrycznego.

Podane wymiary to 160 x 80 x 270 mm, integrując funkcje filtracji, obserwacji ciśnienia, skrobania i odprowadzania w jednym urządzeniu.

Rysunek konstrukcyjny pokazuje oddzielne pokrywy, elementy uszczelniające, butelkę filtra, siatkę filtra i części skrobiące do inspekcji i konserwacji.

Zalecane zastosowania

• Filtracja wstępna wody z wodociągów do całego domu
• Domowe systemy głównego wlotu wody
• Mieszkania i wille
• Lekkie komercyjne systemy dostarczania wody
• Ochrona przed osadami na wlocie podgrzewaczy wody
• Ochrona przed osadami na wlocie urządzeń do uzdatniania wody znajdujących się poniżej
• Projekty dystrybucji instalacji hydraulicznych i uzdatniania wody

Wskazówki dotyczące instalacji

Przed instalacją należy potwierdzić:

• Wymagany rozmiar przyłącza
• Standard gwintu BSPP, BSPT, NPT lub inny
• Układ przyłącza męskiego i żeńskiego
• Kierunek przepływu wody
• Dostępna przestrzeń instalacyjna
• Trasa rury odpływowej
• Ciśnienie w systemie
• Położenie obu manometrów
• Przestrzeń robocza dla elementów sterujących skrobaniem i odprowadzaniem

Zainstaluj filtr zgodnie z dostarczoną instrukcją i zapewnij dostęp do sekcji odpływowej w celu konserwacji.

Wskazówki dotyczące konserwacji

Regularnie sprawdzaj filtr w zależności od rzeczywistego nagromadzenia osadów i zmian przepływu wody.

Częstotliwość konserwacji może zależeć od:

• Lokalna jakość wody
• Stężenie osadów
• Zużycie wody w gospodarstwie domowym
• Ciśnienie robocze
• Odczyty manometrów
• Zmiany przepływu poniżej

Użyj pokrętła przypominającego o ściekach jako pomocy w planowaniu konserwacji. Obsługuj ręczne elementy do płukania i skrobania zgodnie z potwierdzoną instrukcją obsługi.

Często zadawane pytania

Nie. Tabela parametrów podaje tryb płukania jako ręczny.

Jest to funkcja przypominająca o rutynowym usuwaniu osadów. Nie należy jej opisywać jako automatycznego kontrolera płukania.

Podana precyzja filtracji wynosi 40 mikronów.

Podany przepływ wynosi 4 m3/h lub 17,6 GPM.

Karta produktu podaje wodę z wodociągów.

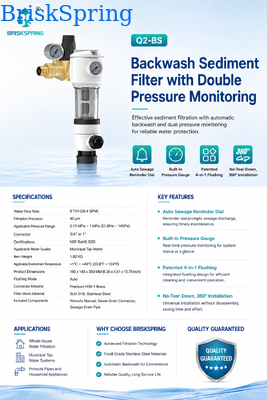

Tak. Obraz produktu i strona marketingowa pokazują podwójne monitorowanie ciśnienia.

Nie pokazano wymogu zasilania elektrycznego, a podany tryb płukania jest ręczny.

Podane rozmiary to 3/4 cala i 1 cal.

Wymienione akcesoria obejmują klucz, instrukcję, złącze odpływu ścieków i rurę odpływu ścieków.
