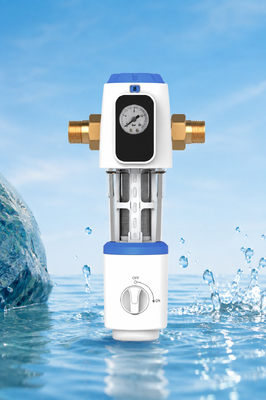

Całkowicie domowy filtr wstępny wody z siatką ze stali nierdzewnej SUS316L o grubości 40 mikronów BriskSpring N1-2C-BS

Przegląd produktu

N1-2C-BS jest przeznaczony do instalacji na kompatybilnym domowym lub lekko komercyjnym dopływie wody.

Woda przepływa przez siatkę ze stali nierdzewnej SUS316L, która pomaga zatrzymać widoczne osady i zawieszone cząstki, zanim woda dotrze do instalacji wodociągowej i urządzeń wodnych.

Zintegrowany manometr pozwala użytkownikom obserwować ciśnienie robocze. Podczas konserwacji ręczna konstrukcja skrobania i odprowadzania wspiera czyszczenie sitka filtra i odprowadzanie osadów.

Kluczowe cechy

Wiele opcji precyzji filtracji

Karta produktu zawiera trzy dostępne opcje precyzji filtracji:

• 40 mikronów
• 90 mikronów
• 200 mikronów

Ostateczna konfiguracja filtracji powinna być wybrana zgodnie z wymaganiami projektu i warunkami wodnymi.

Przepływ wody 5 T/H

Podany przepływ wody wynosi 5 T/H lub 22 GPM dla kompatybilnych domowych i lekko komercyjnych miejskich systemów wodnych.

Zintegrowany manometr

Zamontowany z przodu manometr zapewnia bezpośrednią obserwację ciśnienia w systemie podczas pracy.

Wielokrotnego użytku siatka filtra SUS316L

Siatka filtra wykonana jest ze stali nierdzewnej SUS316L i można ją czyścić do wielokrotnego użytku. Częstotliwość konserwacji zależy od rzeczywistej jakości wody i nagromadzenia osadów.

Ręczne skrobanie i odprowadzanie

Wewnętrzne elementy skrobiące i odprowadzające wspierają ręczne czyszczenie zespołu filtra i odprowadzanie nagromadzonych osadów.

Elementy złączne z mosiądzu H59-1

Główny materiał złącza to mosiądz H59-1.

Dwa rozmiary połączeń

Dostępne rozmiary połączeń to 3/4 cala i 1 cal.

Serwisowalna konstrukcja modułowa

Rysunek konstrukcyjny pokazuje oddzielną obudowę filtra, zespół filtra, elementy uszczelniające, elementy odprowadzające, obudowę manometru i części złączne do inspekcji i konserwacji.

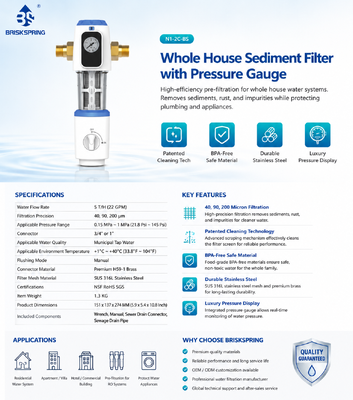

Specyfikacje techniczne

Główne elementy konstrukcyjne

• Zespół złącza mosiężnego
• Zintegrowany manometr
• Przednia i tylna pokrywa obudowy
• Obudowa filtra
• Zespół sitka filtra SUS316L
• Zespół uszczelniający skrobiący i odprowadzający
• Ręczne pokrętło sterujące
• Zawór kulowy
• O-ringi EPDM
• Uszczelka PTFE
• Nakrętka sześciokątna i elementy złączne

Zasada działania

Miejska woda z kranu wpływa do zespołu złącza i przepływa przez wybraną siatkę filtra ze stali nierdzewnej SUS316L.

Widoczne osady i zawieszone cząstki są zatrzymywane przez sitko filtra. Przefiltrowana woda następnie przepływa do systemu instalacji wodociągowej.

Manometr zapewnia wizualne wskazanie ciśnienia podczas pracy. Gdy wymagana jest konserwacja, ręczna konstrukcja sterująca i odprowadzająca może być używana do wspomagania skrobania i odprowadzania osadów.

Produkt przeznaczony jest do wstępnej filtracji osadów. Nie jest prezentowany jako zmiękczacz wody, filtr węglowy, urządzenie dezynfekujące ani system odwróconej osmozy.

Zalety produktu

Wybieralna konfiguracja filtracji

Dostępność opcji 40, 90 i 200 mikronów pozwala dystrybutorom i nabywcom projektów na wybór różnych poziomów wstępnej filtracji.

Wydajność przepływu dla całego domu

Podany przepływ 5 T/H obsługuje kompatybilne domowe i lekko komercyjne systemy dopływu wody.

Wygodna obserwacja ciśnienia

Zintegrowany manometr pomaga użytkownikom obserwować ciśnienie robocze bez instalowania oddzielnego zewnętrznego manometru.

Element filtrujący wielokrotnego użytku

Siatka SUS316L może być czyszczona i ponownie używana, zmniejszając zależność od często wymienianych grubych wkładów osadowych.

Ręczna konstrukcja konserwacyjna

Produkt wykorzystuje mechaniczny ręczny system płukania i skrobania i nie wymaga podłączenia do zasilania elektrycznego.

Kompaktowa zintegrowana konstrukcja

Manometr, obudowa filtra, konstrukcja skrobiąca i sterowanie odprowadzaniem są zintegrowane w jednej pionowej jednostce.

Zalecane zastosowania

• Wstępna filtracja miejskiej wody z kranu dla całego domu
• Domowe systemy dopływu wody
• Systemy zaopatrzenia w wodę w mieszkaniach i willach
• Lekko komercyjne systemy dopływu wody
• Wstępna filtracja osadów przed urządzeniami wodnymi na dalszym etapie
• Projekty dystrybucji instalacji wodociągowych i uzdatniania wody

Wskazówki dotyczące instalacji

Przed instalacją należy potwierdzić:

• Wymagana precyzja filtracji
• Wymagany rozmiar połączenia
• Kierunek przepływu wody
• Dostępna przestrzeń do instalacji pionowej
• Ciśnienie w systemie
• Pozycja odpływu
• Prześwit konserwacyjny
• Kompatybilność z istniejącą instalacją

Urządzenie powinno być zainstalowane zgodnie z dostarczoną instrukcją. Pokrętło sterujące i przyłącze odpływowe powinny być dostępne do obsługi i serwisu.

Wskazówki dotyczące konserwacji

Regularnie sprawdzaj filtr w zależności od rzeczywistego nagromadzenia osadów.

Częstotliwość konserwacji może zależeć od:

• Lokalna jakość wody
• Wybrana precyzja filtracji
• Stężenie osadów
• Zużycie wody w gospodarstwie domowym
• Ciśnienie robocze
• Zmiany przepływu wody

Użyj dostarczonego klucza i postępuj zgodnie z instrukcją produktu podczas otwierania lub serwisowania obudowy. Sprawdź O-ringi i elementy uszczelniające podczas konserwacji i zainstaluj je ponownie prawidłowo przed przywróceniem ciśnienia wody.

Często zadawane pytania

Jakie opcje precyzji filtracji są dostępne?

Karta produktu zawiera opcje 40, 90 i 200 mikronów.

Jaki rodzaj wody jest odpowiedni?

Podana stosowana jakość wody to miejska woda z kranu.

Jaki jest podany przepływ wody?

Podany przepływ wynosi 5 T/H lub 22 GPM.

Czy produkt zawiera manometr?

Tak. Manometr jest zintegrowany z przednią częścią produktu.

Czy filtr jest automatyczny?

Nie. Podany tryb płukania to ręczny.

Czy wymaga prądu?

Nie pokazano ani nie wymieniono żadnego systemu elektrycznego.

Jaki jest materiał siatki filtra?

Siatka filtra wykonana jest ze stali nierdzewnej SUS316L.

Jakie rozmiary połączeń są dostępne?

Podane rozmiary połączeń to 3/4 cala i 1 cal.

Jakie akcesoria są w zestawie?

Wymienione akcesoria obejmują klucz, instrukcję, złącze odpływu ścieków i rurę odpływu ścieków.
